说拱顶之前，先聊聊咱们自己的建筑吧！
故宫大家都认识，它是最典型的中式建筑。中式建筑采用木质的梁柱“构架制”结构原理，四根立柱，上加横梁，竖枋而构成“间”。
所以说故宫号称9999间，并不是我们常规理解的9999个屋呦！一个屋可以有3间，5间，数柱子就能看出来了。
稍复杂的梁柱结构
中式结构内部
假如我们用石头做梁、柱结构呢？
那就是这样的!

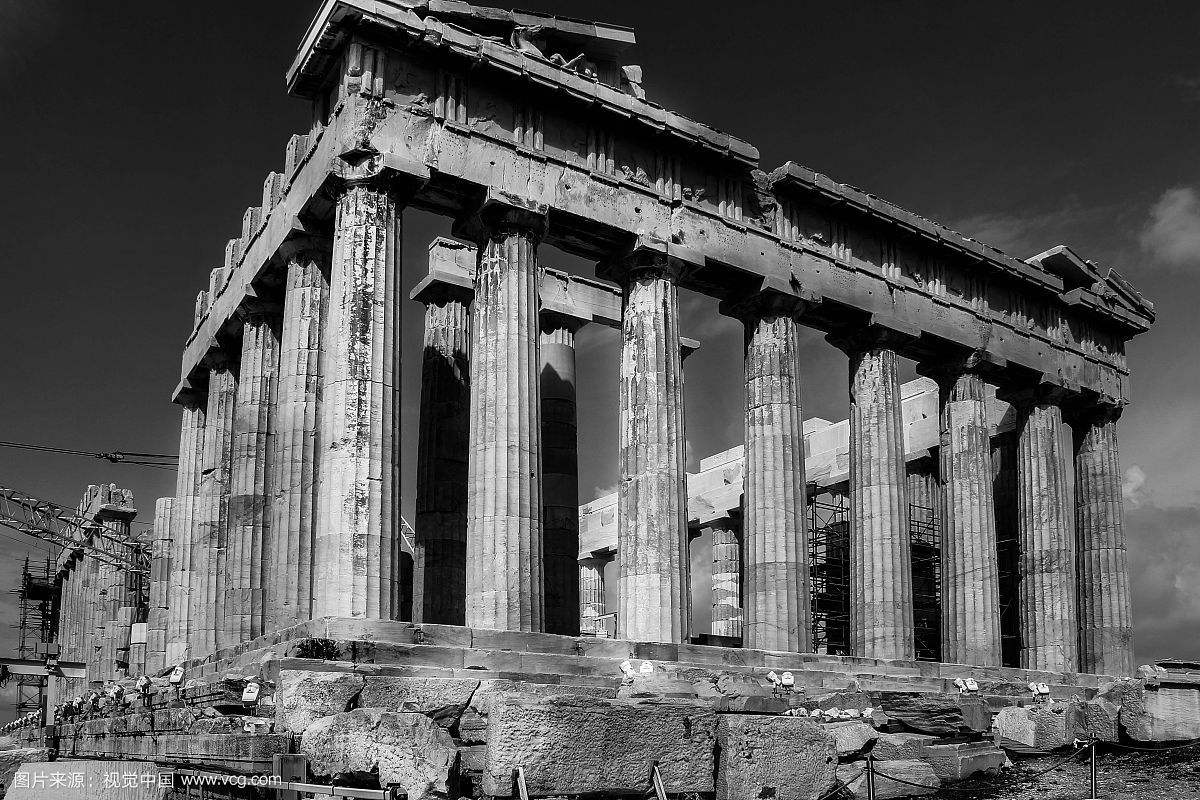

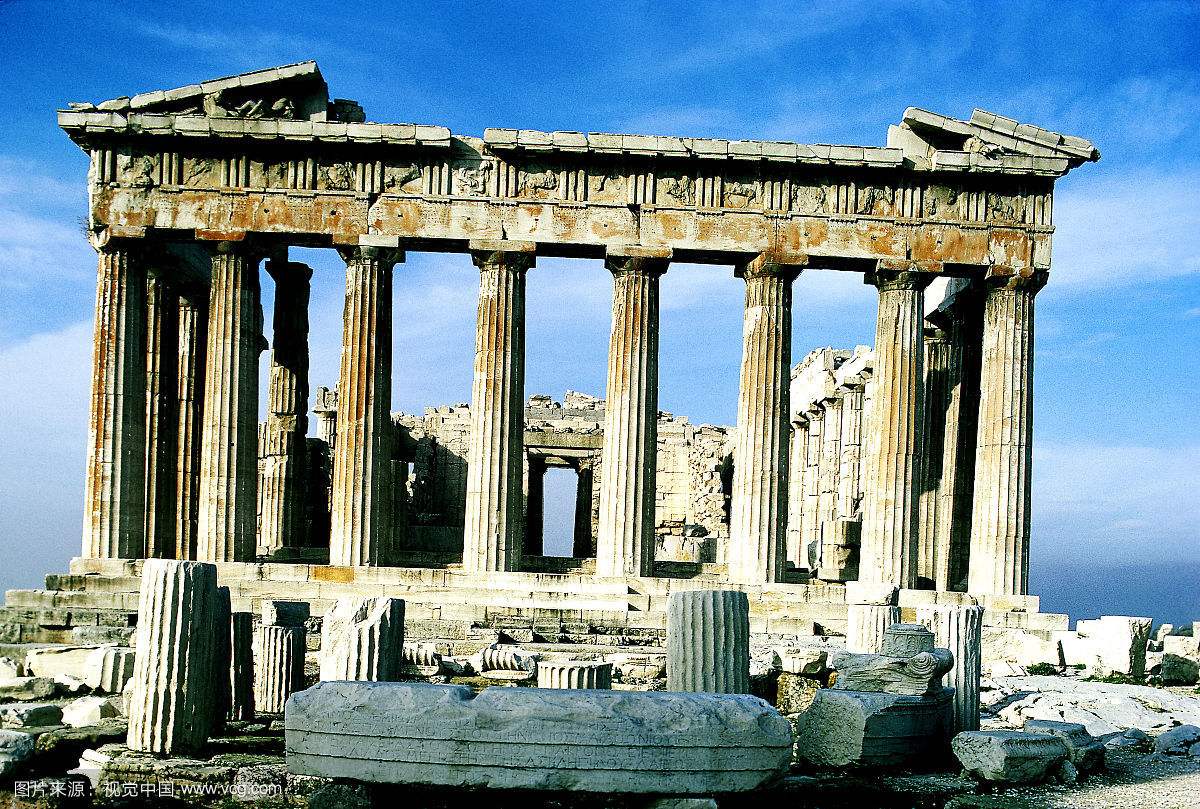

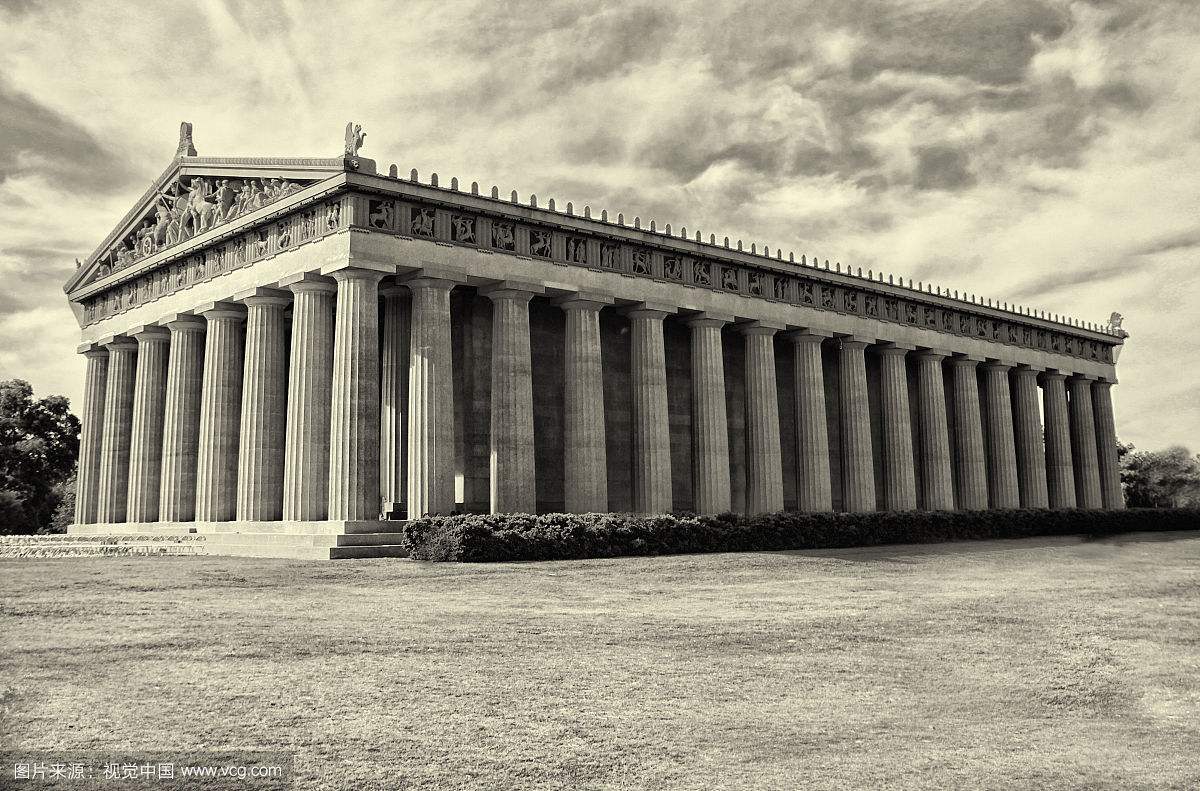

没错，这个你们认识——大名鼎鼎、举世闻名的帕特农神庙。
是不是感觉到了点什么？来张近图。
我们发现帕特农神庙的柱子多且密，柱与柱之间的跨度非常小，比木头的小多了！
能不能大一些呢？
我们来看看实际尺寸吧~
神庙正面宽31米，共有8根柱子，柱高10.5米，柱底直径近2米。那中间宽是多少呢？
emmm…摊手数学没学好，还是画图来补吧。
What？
一个柱子直径1.9米，间隔只有2.25米，为啥？
宗教？美学？！希腊人爱美到极致——这我也不知道……
但是，有一点是硬道理：
石头梁太重，抗拉性差，也就是脆。
跨度大，一言不合，石头梁它自己会掉下来震惊脸……
特农神庙整个建筑就是密密麻麻的柱子除了神像待的地方宽敞点。
石头梁不行，那么雄伟宏大的教堂又是怎样建造的呢？
本篇主角上场了
锵锵锵锵！！！！
拱券结构
原谅我卖了不少关子，终于进入正题…….
拱券xuan，是利用梯形石块构筑大跨距空间的做法，用拱代替梁。
这样就不会自己掉下来吗？
答案——是的。
楔型石一块块挤压，产生向外推力，最后放入中间的拱心石也就是达芬奇密码里隐藏线索的那 块石头。
由于各种建筑类型的不同，拱券的形式略有变化。我们来看看拱券都有哪些形式。

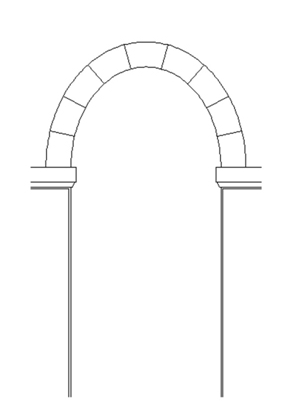

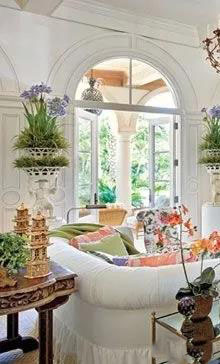

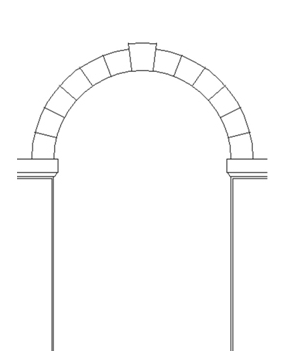

半圆拱
▲拱顶中的白衬衫和小黑裙
我们开始七十二变啦。。。。

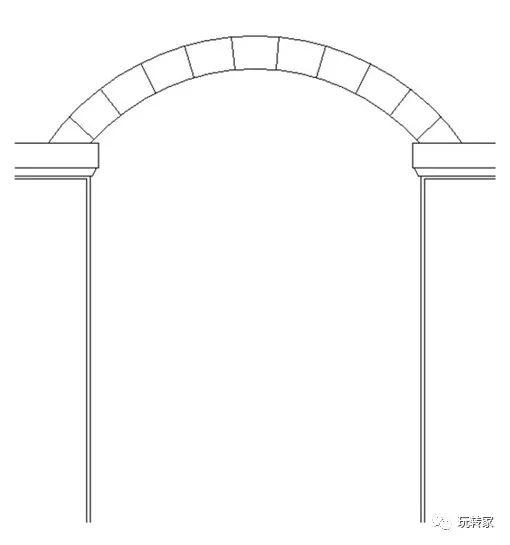

椭圆拱（横）
当拱高发生变化时，比如高度不够……
▲椭圆长径直径和段径半径的关系
椭圆拱（竖）
拱高大于跨度的一半时，就是竖立着的椭圆拱。

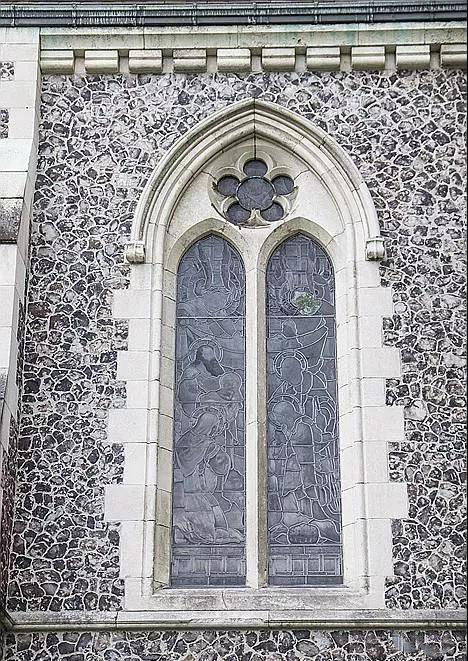

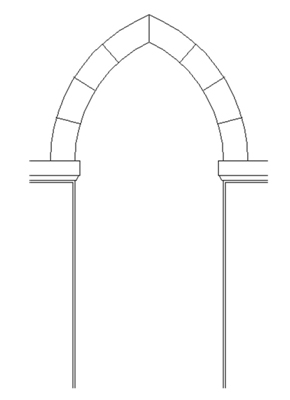

尖拱

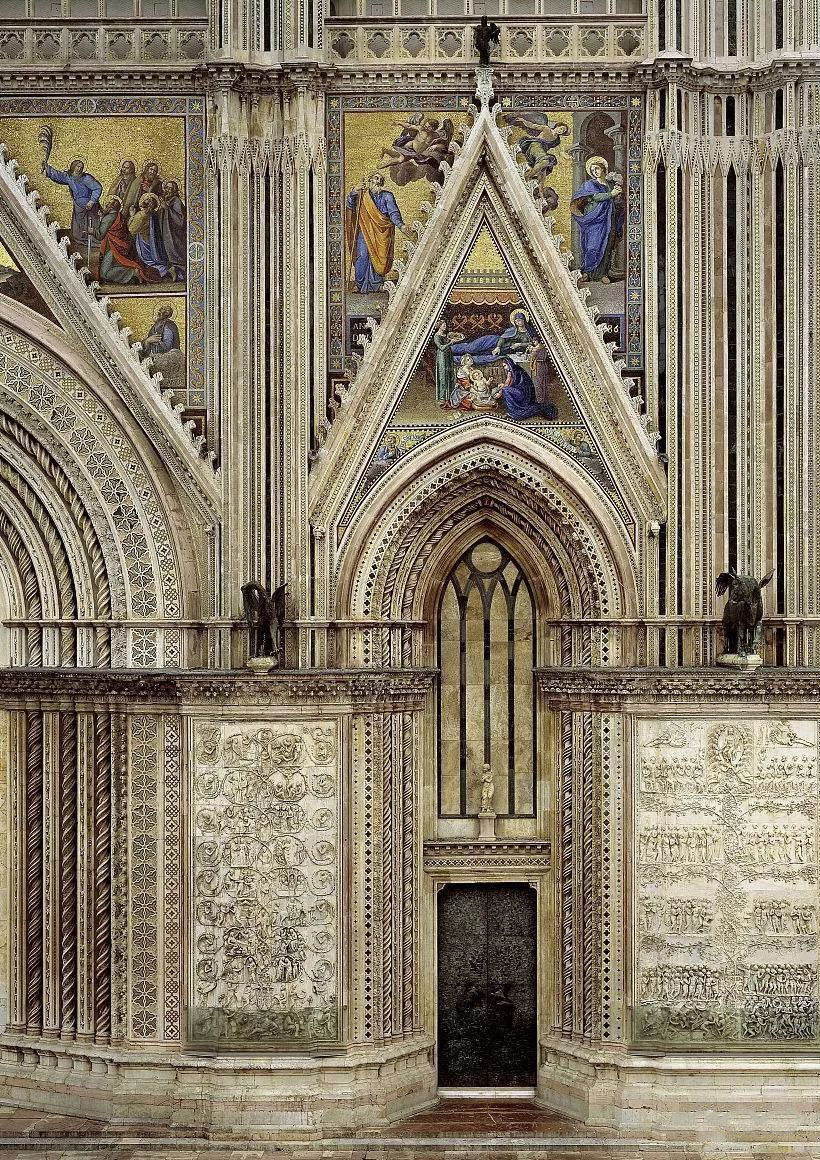

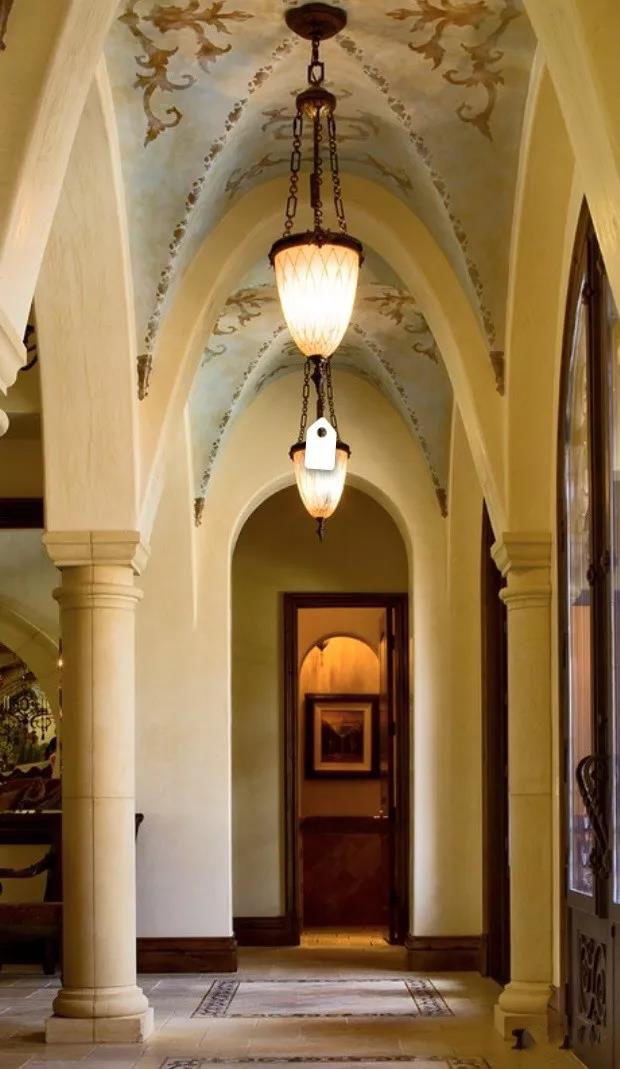

▲尖拱多为哥特式风格
马蹄拱
尖拱和马蹄拱室内运用较少，不多做分析，直接点，上图让大家欣赏，接住！

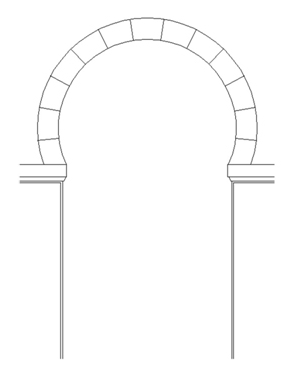

▲半圆拱是一半的圆，马蹄拱是一多半的圆

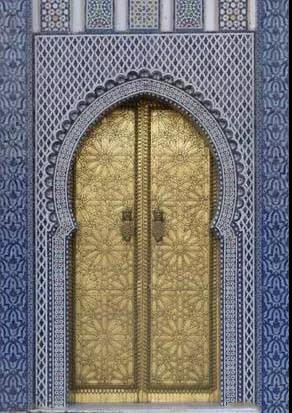

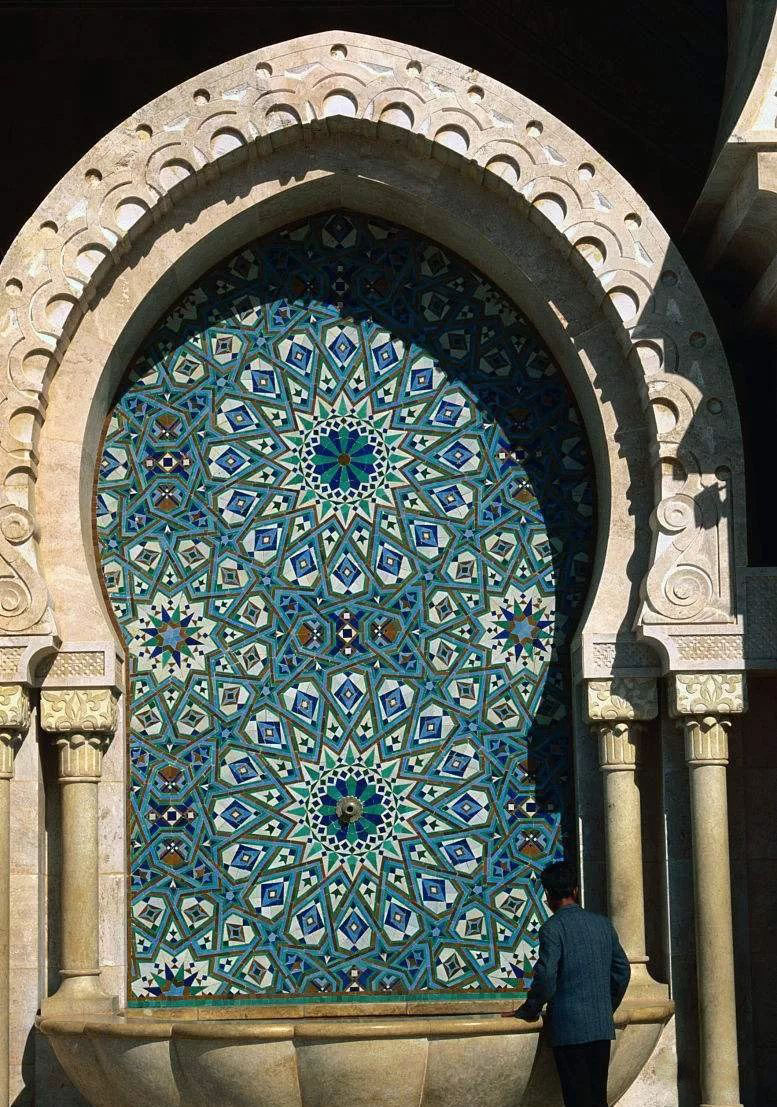

▲马蹄拱多为拜占庭风格
抛物线拱
抛物线拱单独出现在垭口上，线条有些生硬，哪怕屋子装修得再豪华，也不够好看。
▲正确的示范应该是椭圆拱
下面大家可以看一看抛物线拱和椭圆拱在家装运用的区别：
虽然空间有限，拱很低，但做了椭圆拱后，线条舒展了很多。

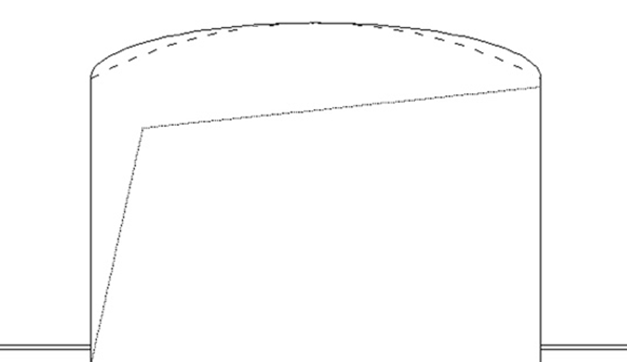

椭圆拱和抛物线拱的线性变化
▲线条差别不大，效果差很大
为啥大家都选椭圆拱咧？
当然是——
它除了好看，线条舒展，还有一个更重要的因素——就是现在的房子，高度受限啊！
比如3米的大垭口，做半圆拱得要1.5米的高度。矮了只好是椭圆喽！

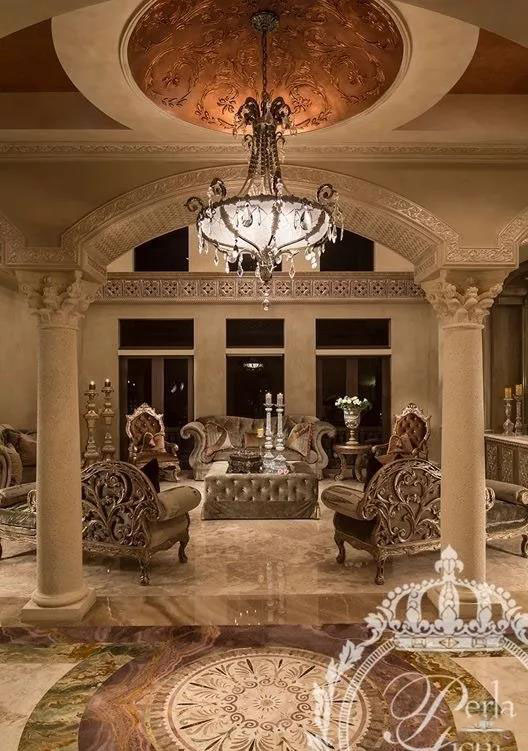

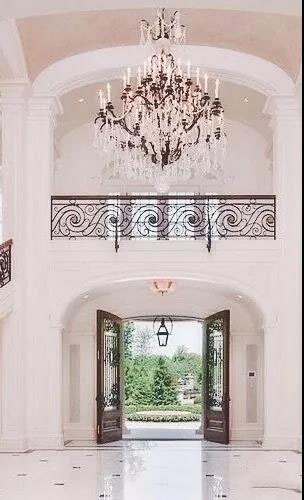

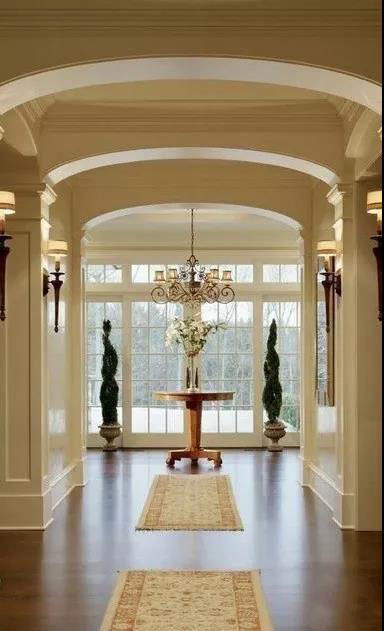

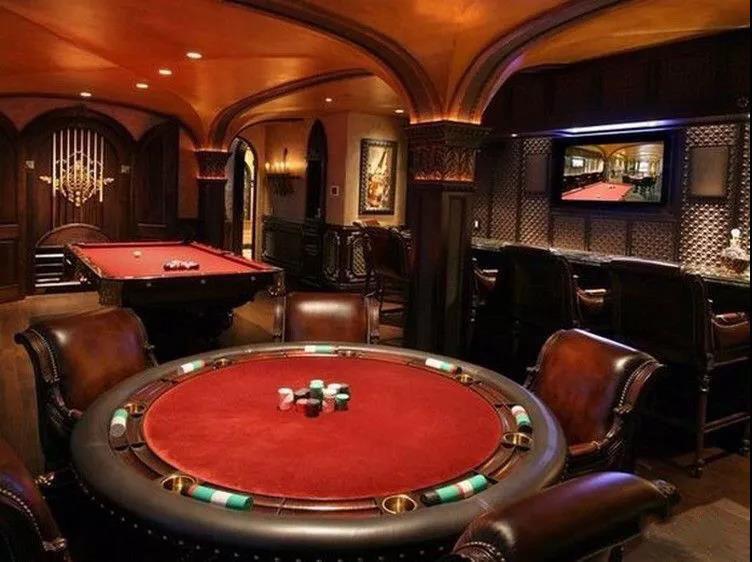

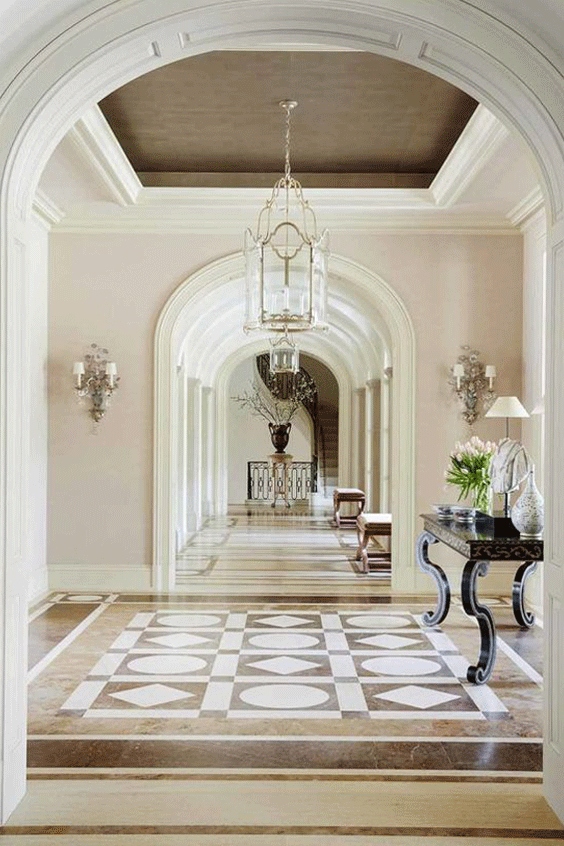

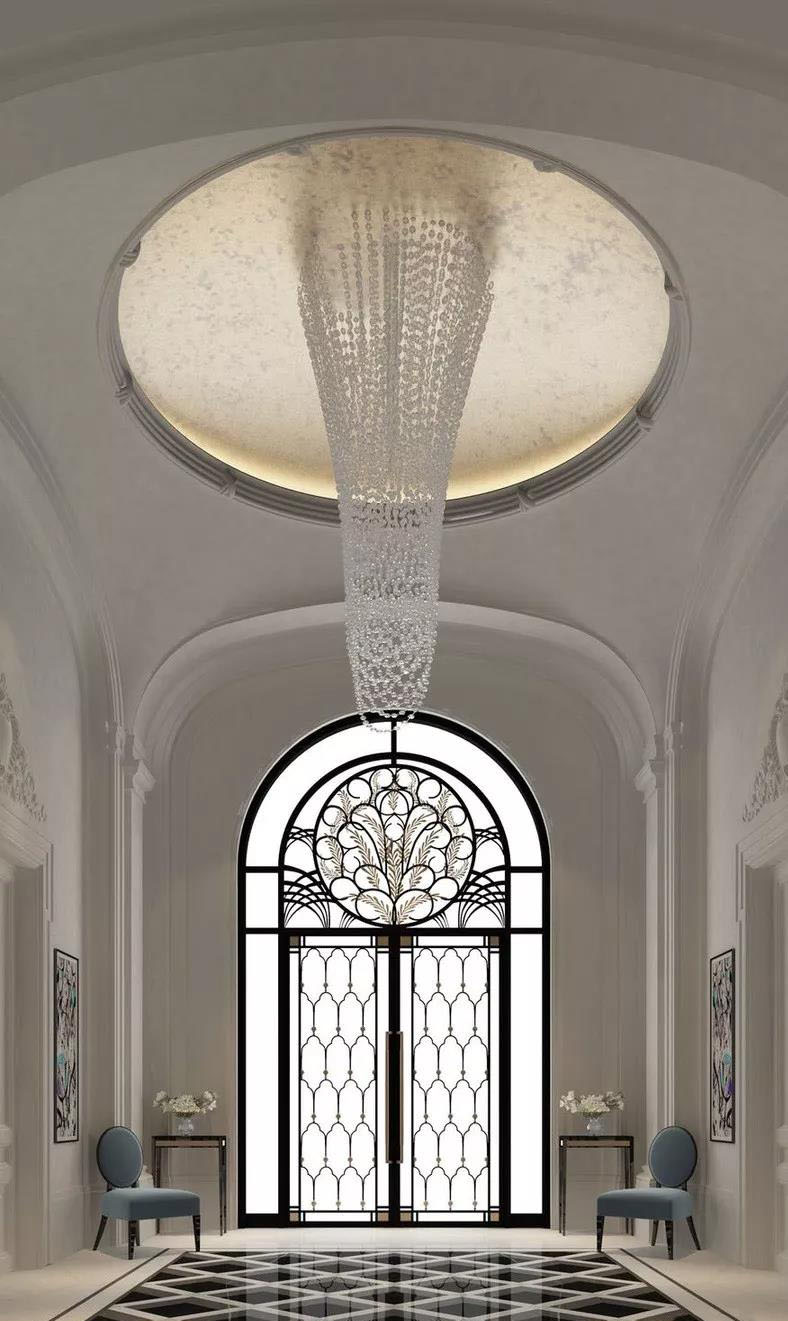

再来几张椭圆拱：
▲不要看顶，看垭口
▲再矮也要用椭圆顶

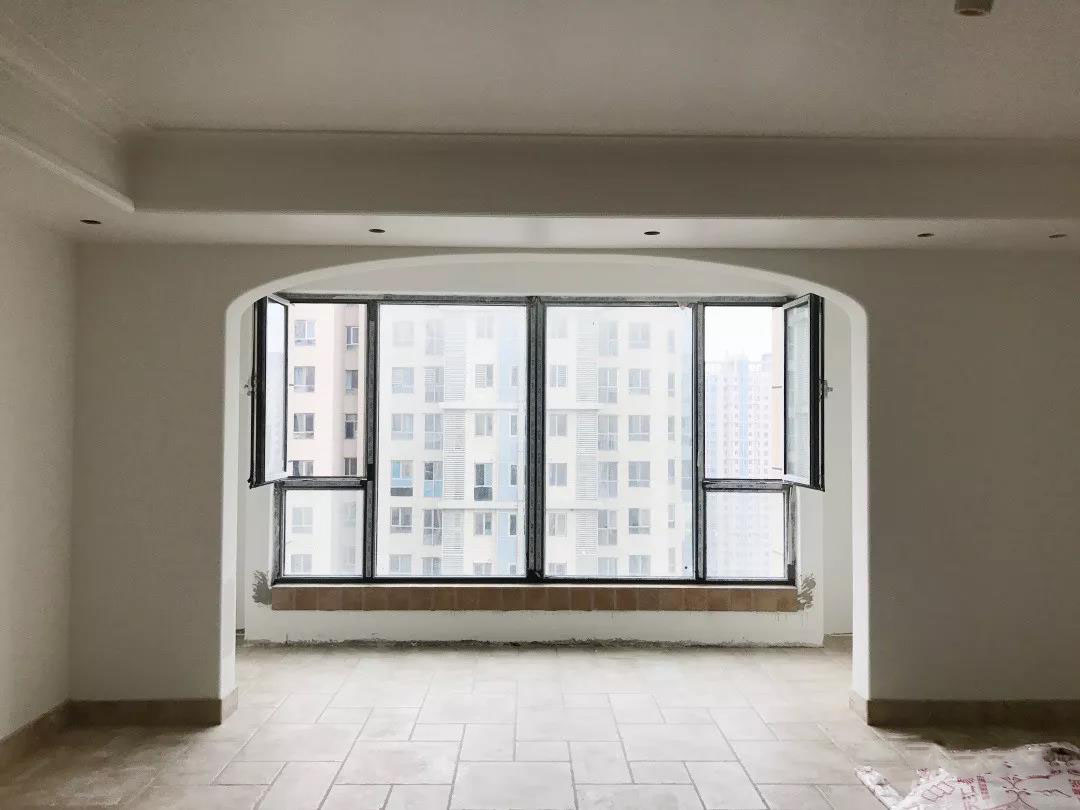

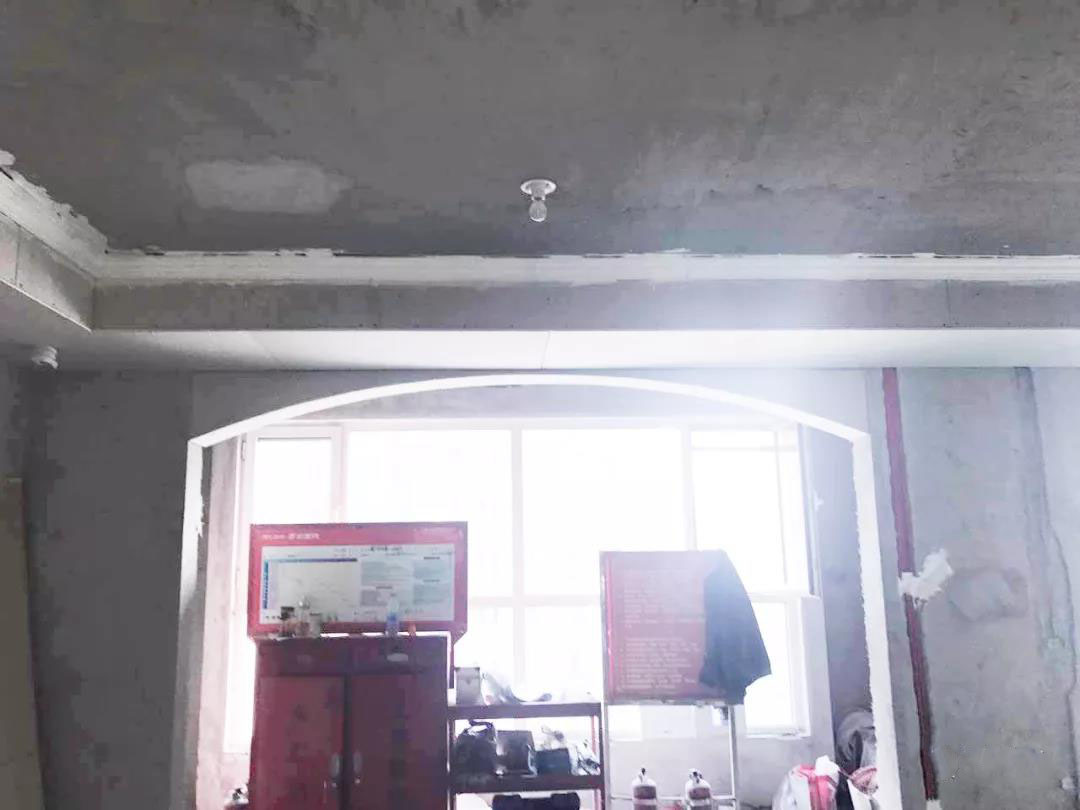

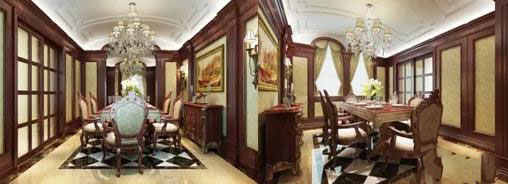

▲这是我做过的最矮的拱顶
▲这是我见过最矮的拱顶
你以为到这里就结束了吗？没有哟！
担心你们不能好好消化今天的知识，所以我就把文章分成上下两期，
对拱的设计有兴趣的朋友，敬请期待呦！
